汽車推力桿六角頭螺栓，規格為M20×1.5×100、性能等級10.9級、材料為20MnTiB，表面電鍍鋅。

該螺栓安裝在汽車上運行一段時間后，螺栓發生斷裂，取兩件斷裂螺栓進行分析。

兩件斷裂螺栓的斷裂形貌基本一致， 見圖12-51。

螺栓斷裂位置為頭桿結合處，斷口附近無明顯宏觀塑性變形，整個斷面呈深灰色，可見明顯放射花樣，呈典型脆性斷裂特征，見圖12-52。

圖12-52中，斷裂源位于圖中A區附近，有較多臺階，表明該處存在應力集中，B區為快速擴展區，C區為最終斷裂區。

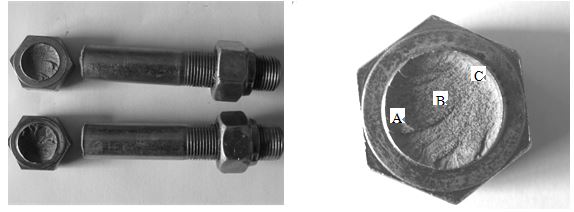

圖12-51   斷裂螺栓宏觀形貌                 圖12-52   螺栓斷口宏觀形貌

（1）掃描電鏡微觀檢查

在掃描電鏡下觀察各斷口區域的微觀形貌（斷口圖12-51中），整個斷面各個區域的微觀形貌表現為脆斷裂特征。

斷裂源區的宏觀形貌，見圖12-53；

斷裂源區的微觀形貌，為冰糖狀沿晶斷裂形貌，有少量二次裂紋，未發現腐蝕產物和冶金缺陷，晶面上有較多雞爪形變形紋，見圖12-54；

擴展區的微觀形貌為以準解理為主并伴有少量韌窩，見圖12-55；

最終斷裂區的微觀形貌為剪切韌窩，見圖12-56。

                              圖12-53 斷裂源區宏觀形貌                       圖12-54 斷裂源區微觀形貌

圖12-55 擴展區微觀形貌                圖12-56最終斷裂區微觀形貌

（2）硬度檢測

為確定螺栓滲碳層深度和各項硬度指標，分別在斷口附近進行硬度梯度測試和螺栓表面、心部硬度測試，螺栓的心部硬度值符合《GB/ 3098.1-2000》標準要求，但接近標準規定上限；表面硬度超出標準規定上限（超過390HV）。

（3）化學分析

用直讀光譜對斷裂螺栓進行化學分析，成分符合要求。

（4）氫含量檢測

在斷口取樣測得氫含量11.8ppm。

（5） 金相檢查

沿?cái)嗫诳v向截取試樣，制備成金相試樣，在金相顯微鏡下觀察，斷口附近螺栓表面有滲碳現象，見圖12-57。

螺栓的顯微組織為回火索氏體組織，見圖12-58。

圖12-57  表面滲碳層                圖12-58  回火索氏體組織

螺栓的化學成分、顯微組織和心部硬度均符合標準要求。

斷口氫含量較高，容易引發氫致裂紋。

螺栓斷口平齊，整個斷面可見明顯放射花樣；斷裂源區微觀形貌以冰糖狀沿晶斷裂為主，晶界上有大量雞爪形撕裂紋；擴展區為準解理及韌窩混合形貌，這些是氫脆斷裂的典型特征。由于螺栓氫含量較高，在安裝應力作用下發生氫脆斷裂。

氫脆斷裂是緊固件產品失效機理中比較常見的一種，是零件在低于材料屈服極限的靜應力作用下氫導致的失效。它是由于氫滲入金屬內部導致?lián)p傷，由于斷裂與氫的擴散和凝聚有關，它無征兆，具有突發性，因此氫脆斷裂具有極大的破壞性。

該螺栓為高強度螺栓，螺栓在整個制作過程中經歷酸洗電鍍工藝，致使氫進入螺栓，而斷裂的頭桿結合處本身為應力集中部位，在載荷的作用下，氫與局部應力交互作用，在此處形成氫的局部高濃度偏聚，產生氫致裂紋，最終導致螺栓氫脆斷裂。而螺栓的表面滲碳，在一定程度上加劇了引發氫致脆斷的風險。

根據以上分析，可以得出如下結論與啟示：

(1) 螺栓的斷裂性質是氫致脆性斷裂。

(2) 螺栓的斷裂的主要原因是氫含量過高，在應力作用下氫脆斷裂。

(3) 螺栓電鍍后要及時除氫，除氫溫度、時間要滿足除氫工藝要求。

(4) 高強度螺栓在熱處理過程中要避免滲碳，滲碳后綜合性能降低，不利于使用。
