(1)  A286合金螺栓金相組織與熱處理工藝

A.  A286合金螺栓金相組織，晶粒度為8級，見圖5-12(a,b)。

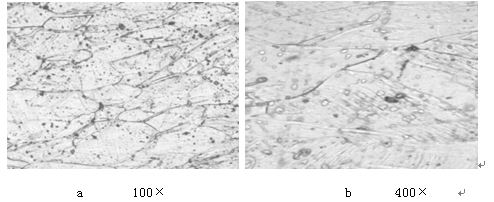

 圖5-12 A286螺栓固溶時效金相組織

B. A286合金螺栓熱處理工藝

 固溶：890℃×1.5h，油冷

時效：720℃×16h，氣冷。

(2) GH2132合金螺栓

A. GH2132合金螺栓金相組織，晶粒度為5～6級，見圖5-13(a,b)。

a      100×                     b      400×

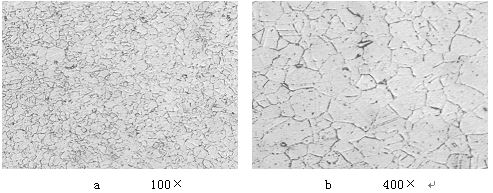

圖5-13  GH2132螺栓固溶時效金相組織

B.  GH2132螺栓熱處理工藝

固溶：980℃     1.5h， 油冷

時效：720℃     16～20h， 氣冷

(3)  GH159 合金螺栓

A. GH159合金螺栓金相組織，晶粒度為3～4級，見圖5-14(a,b)。

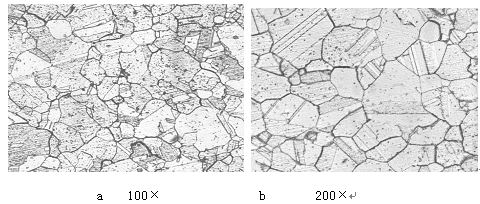

圖5-14  GH159螺栓時效金相組織

B. GH159螺栓熱處理工藝

GH159螺栓的原材料為冷拉變形(48％),冷拉變形后不采用固溶工藝，直接加工產品然后時效。時效：663℃×4～4.5h，氣冷。

(4) GH80A合金螺栓

A. GH80A合金螺栓金相組織，晶粒度為4～5級，見圖5-15(a,b)。

圖5-15 GH80A螺栓固溶時效金相組織

B. GH80A螺栓熱處理工藝

固溶：1080℃保溫 8h，氣冷

時效：700℃保溫  16h，氣冷

(5)  GH141合金螺栓

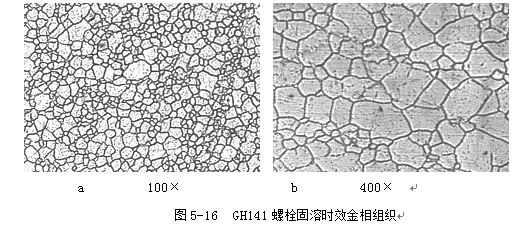

A. GH141合金螺栓金相組織，晶粒度為7～8級，見圖5-16(a,b)。

B. GH141螺栓熱處理工藝

固溶：1030℃  1h，油冷或氣冷

時效：760℃   16h，氣冷

(6)  GH4698螺栓

A. GH4698合金螺栓金相組織，晶粒度為3～4級，見圖5-17(a,b)。

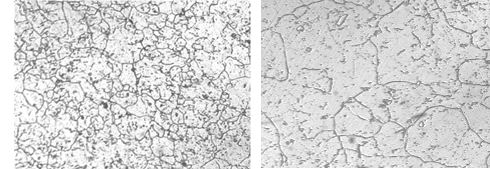

圖5-17  GH4698螺栓固溶時效金相組織

B. GH4698螺栓熱處理工藝

固溶：1100℃ 8h，氣冷+1000℃ 4h，氣冷

時效：770℃  16h，氣冷

(7)  GH4049螺栓

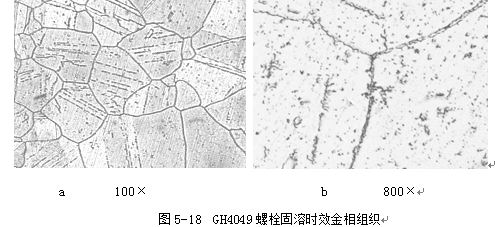

A. GH4049合金螺栓金相組織，晶粒度為3～4級，見圖5-18(a,b)。

B. GH4049螺栓熱處理工藝

固溶：1050℃  1h，油冷或氣冷

時效：760℃   16h，氣冷

(8) GH3030合金螺栓

A. GH3030合金螺栓金相組織，晶粒度為6～7級，見圖5-19(a,b)。

a       100×                     b       400×

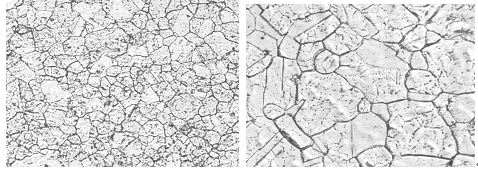

圖5-19 GH3030螺栓固溶時效金相組織

B. GH3030螺栓熱處理工藝

固溶：1030℃1h，油冷或氣冷

時效：760℃16h，氣冷

(9) GH4169合金螺栓

A. GH4169合金螺栓金相組織，晶粒度為6級，見圖5-21。

               圖5-21 GH4169螺栓固溶時效金相組織 100×

B. GH4169合金螺栓熱處理工藝

固溶：954℃ 1.5h，氣冷

時效：718℃保溫8 h，以56℃/h冷速冷到621℃保溫8 h，氣冷。

(10) GH738螺栓

A. GH738合金螺栓金相組織，晶粒度為5～6級，個別3級，見圖5-22。

B. GH738合金產品熱處理工藝

固溶：1030℃   1h，油冷或氣冷

穩定化：850℃  4h，氣冷

時效：760℃    16h，氣冷

（11） GH4169螺栓螺紋滾壓加工后的晶粒流線組織

GH4169螺栓螺紋滾壓加工后，螺紋經滾壓加工造成晶粒組織因滾壓產生變形拉長，形成晶粒流線組織，見圖5-23

 （a，b）。

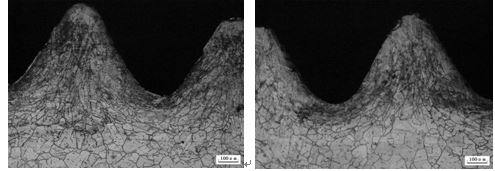

圖5-23    GH4169螺栓滾壓加工后的晶粒流線組織
