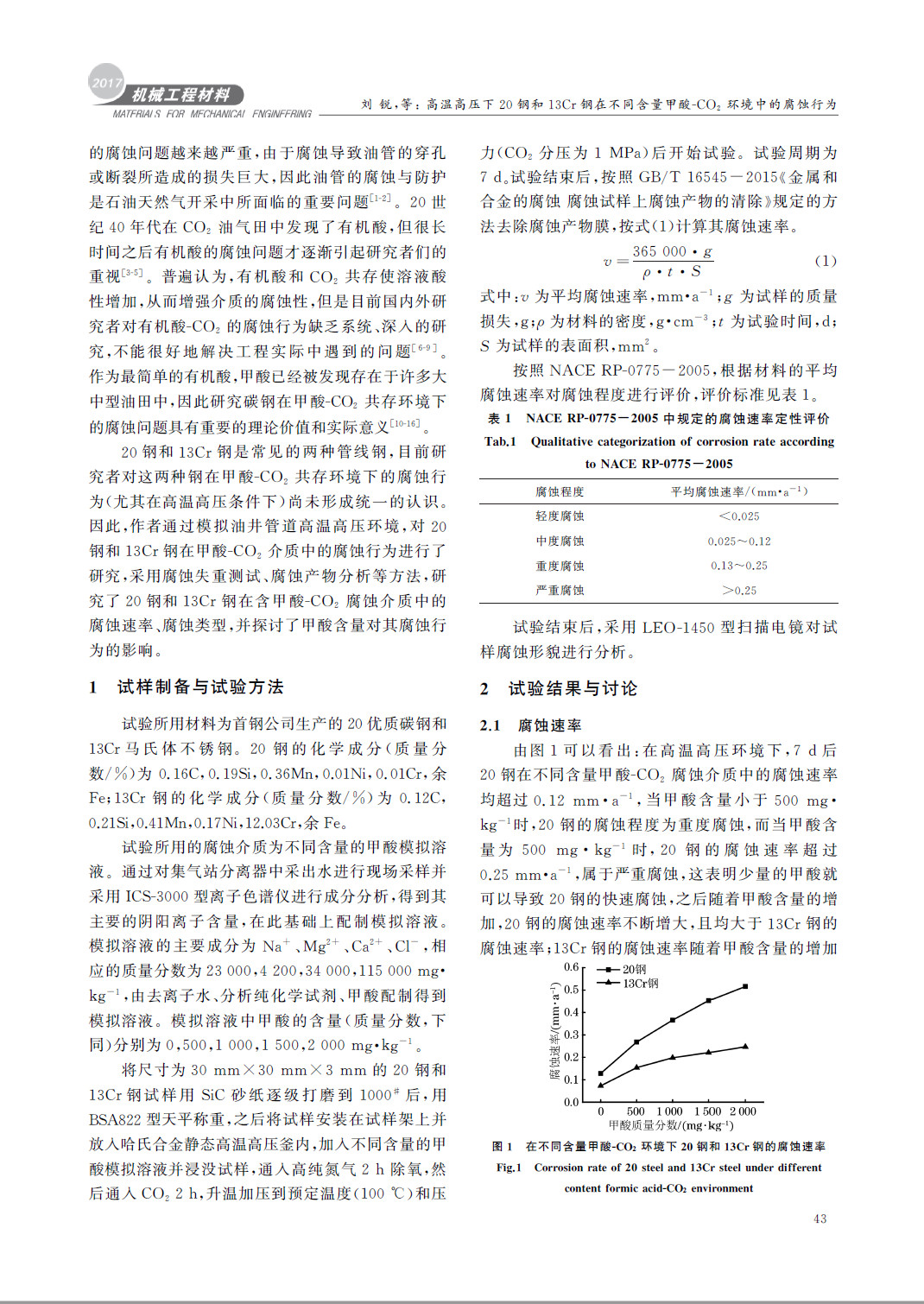

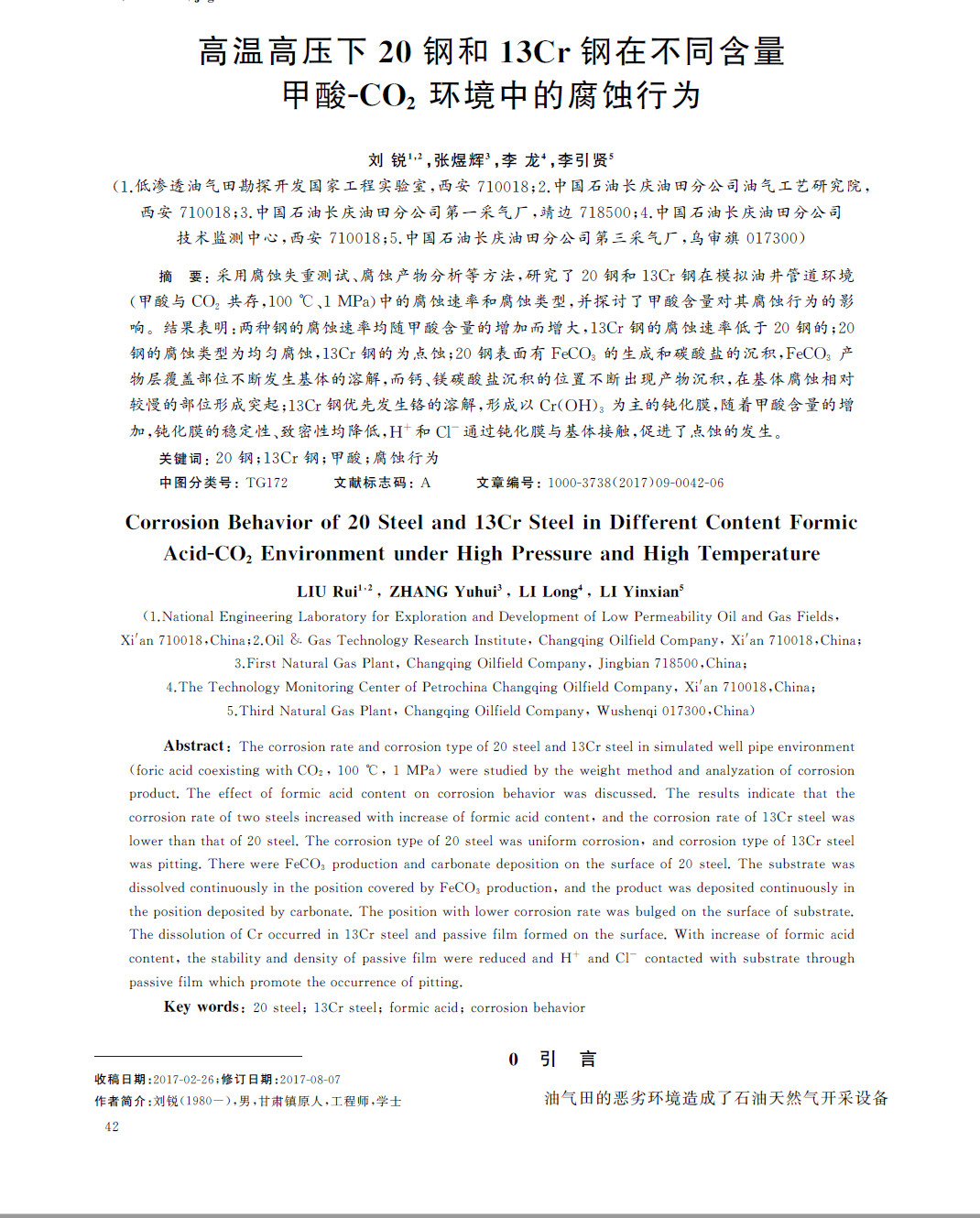

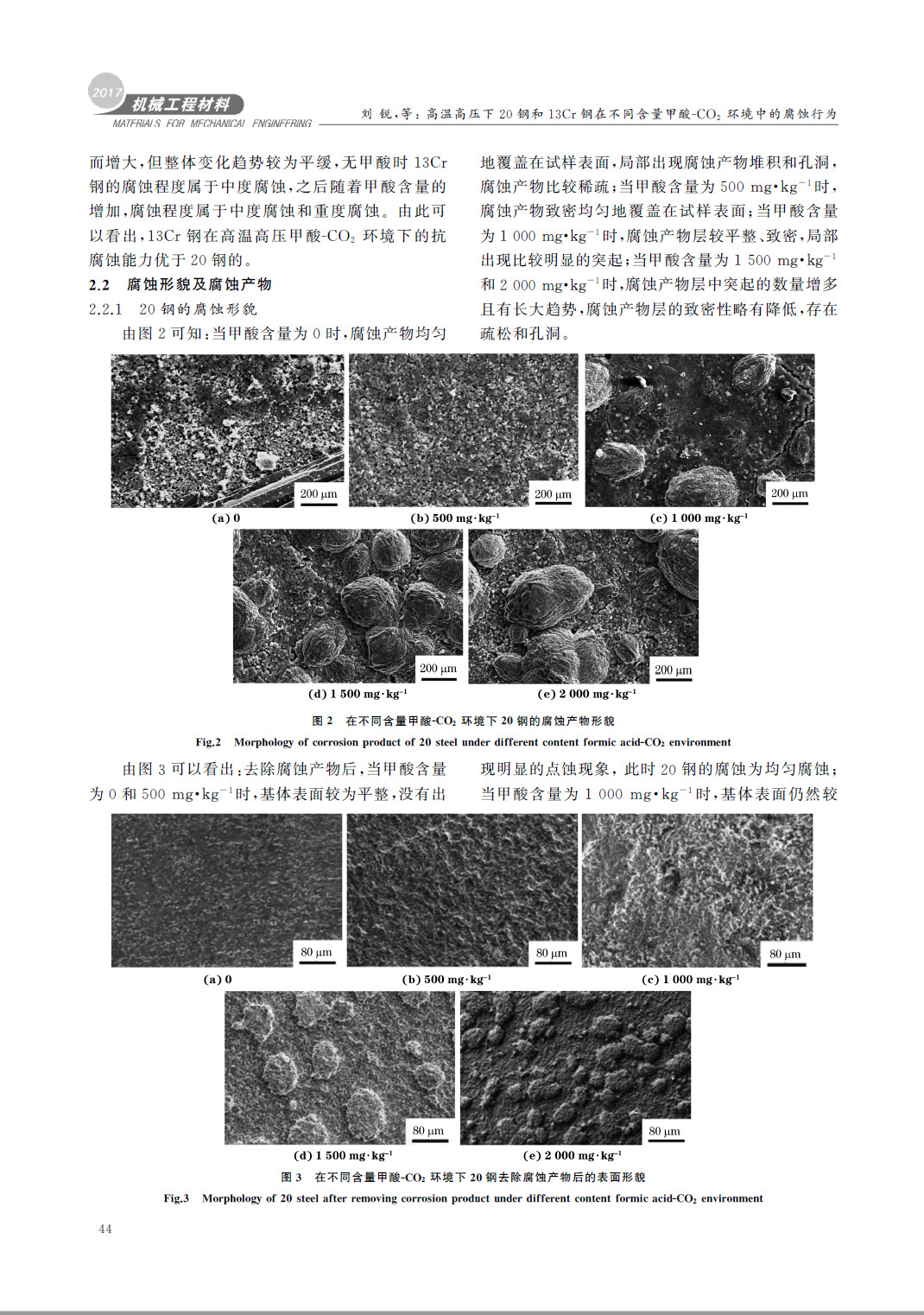

分享：高溫高壓下２０鋼和１３Cr鋼在不同含量 甲酸ＧCO２ 環(huán)境中的腐蝕行為
（文章來(lái)源：材料與測(cè)試網(wǎng)）
“推薦閱讀”
- 分享：轉(zhuǎn)爐冶煉低氮鋼控氮研究及實(shí)踐
- 分享：線材拉拔斷裂缺陷分析
- 分享：S30408不銹鋼法蘭開(kāi)裂原因
- 分享：連桿螺栓斷裂原因
- 分享：增材制造不銹鋼的組織和性能
- 分享：新能源客車電容支架安裝螺栓的斷裂原因分析
- 分享：兩種形狀試樣的室溫旋轉(zhuǎn)彎曲疲勞性能的對(duì)比分析
- 分享：7075-T73鋁合金高鎖螺母斷裂原因
- 分享：1000 MW核電機(jī)組主蒸汽隔離閥基板塊螺栓裂紋分析
- 國(guó)檢檢測(cè) | 通過(guò)Nadcap體系材料測(cè)試實(shí)驗(yàn)室擴(kuò)項(xiàng)及監(jiān)督現(xiàn)場(chǎng)評(píng)審
【本文標(biāo)簽】：高溫合金鋼成分分析 鋼材腐蝕檢測(cè) 高溫高壓環(huán)境腐蝕分析
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
浙公網(wǎng)安備 33042402000106號(hào)
